壓力容限測試將根據IEEE802及OIF CEI-3.1把正弦抖動注入到光接收端，在建議設置中，預期在整個路徑電發射Tx及光發射Tx跟蹤進入的抖動。碼型發生EPG428提供抖動數據。
這可以通過將收發器的內部 CDR 設置為旁路模式來實現。
要求：
- 1x JCLK20-3 帶抖動選項的時鐘源
- 1x EPG428, 4 通道碼型發生器, 2.0 – 28.4Gb/s, PRBS pattern
- 1x EED428-1 或 EED428-2, 4 通道誤碼探測器, 25 – 28Gb/s, PRBS pattern
- 1x POW4 帶GPIB卡的小機箱 (LAN, GPIB, USB)
概述

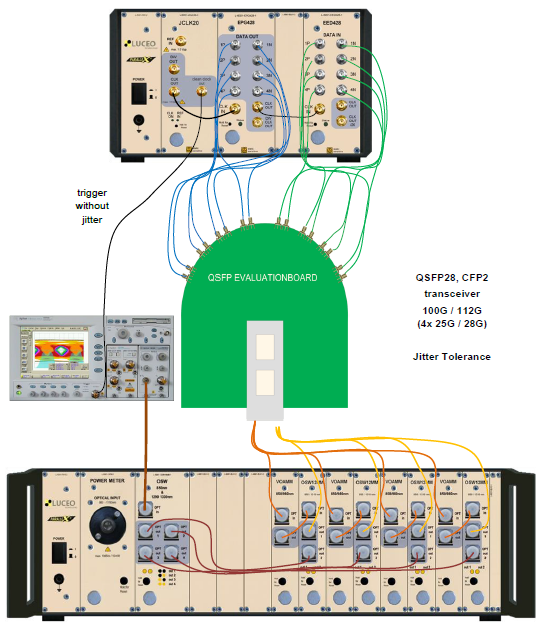

帶抖動選項的CLK20時鐘源為碼型發生器EPG428和誤碼檢測器EED428提供了正弦抖動調制，兩個模塊在同一時鐘鏈同時工作，所有數據輸入與輸出均為差分。DUT一端是作為電鏈路連接。
GUI顯示或總鏈路BER都是獨立的。
沒有抖動調制的觸發信號連接到示波器，為了確定抖動調制可見
建議示波器
LUCEO建議用高于30GHz帶寬的示波器模塊，更滿意的結果要用至少40-50GHz的帶寬，更高的帶寬：
- 采樣更高的眼圖諧波
- 測量更短的上升/下降時間
- 得到更好的抖動結果
沒有足夠的示波器帶寬
- 帶寬限制導致ISI造成更高的抖動值
- 上升/下降時間變差，因而模板測試會不合格。

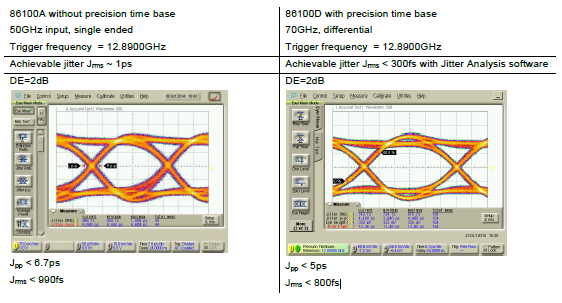

為了有更深刻的印象，這里有一些眼圖對比和關于測量結果的數據
